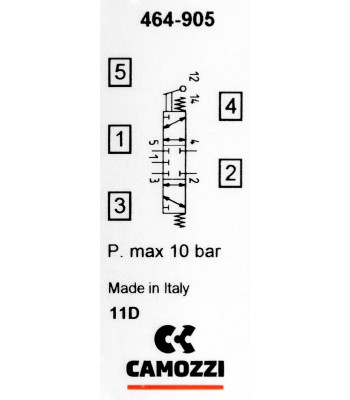

Zawór sterowany dźwignią monostabilny 5/3 CC G1/4 Camozzi 464-905

Zawory ręczne serii 3 (G1/8) oraz serii 4 (G1/4) typu 3/2, 5/2 i 5/3 są dostępne w wersjach wykorzystujących kilka elementów sterujących zaprojektowanych tak, aby spełniały szereg różnorodnych wymagań. Zawory 3/2 serii 3 i 4 są normalnie zamknięte, gdy zasilanie doprowadzane jest do przyłącza 1. Zawory te mogą również działać jako normalnie otwarte, gdy zasilanie doprowadzane jest do przyłącza 3.

Zawory 5/2 serii 3 i 4 mogą być zasilane poprzez przyłącza 3 i 5 ciśnieniami o różnych wartościach, jeżeli siłownik jest zasilany różnymi wartościami ciśnień dla ruchu roboczego i powrotnego. Urządzenia są sterowane za pomocą dźwigni.

Dane techniczne:

• rodzaj konstrukcji: tłoczkowa

• funkcja: 5/3

• materiały: korpus aluminiowy, tłoczek ze stali nierdzewnej, uszczelnienia z NBR

• przyłącza: G1/4

• temperatura otoczenia: 0 ÷ 60°C

• temperatura czynnika roboczego: 0 ÷ 50°C

• ciśnienie pracy: -0,9 ÷ 10 bar

• czynnik roboczy: Powietrze filtrowane, bez smarowania. Jeśli prowadzone jest smarowanie powietrza, zalecane jest stosowanie oleju ISO VG32. Raz rozpoczęty proces smarowania musi być kontynuowany do końca eksploatacji.
